Ağır Hizmet C Profil Konsol Destek Elemanı, T:5mm ( Sıcak Daldırma )

Ürün Kodu: ACB-913 HDG
Birim: Adet

B2B Satın Alma ve Teklif

Ürün kodunu, ölçüleri ve mevcut teknik seçenekleri kontrol edin. Yetkili müşteriler hesaplarına tanımlı fiyat listelerine erişebilir.

Misafir kullanıcılar ürünü sepete ekleyip miktarı belirleyerek teklif talebi gönderebilir.

Data Sheet Teknik dosya (PDF)

Ürün Açıklaması

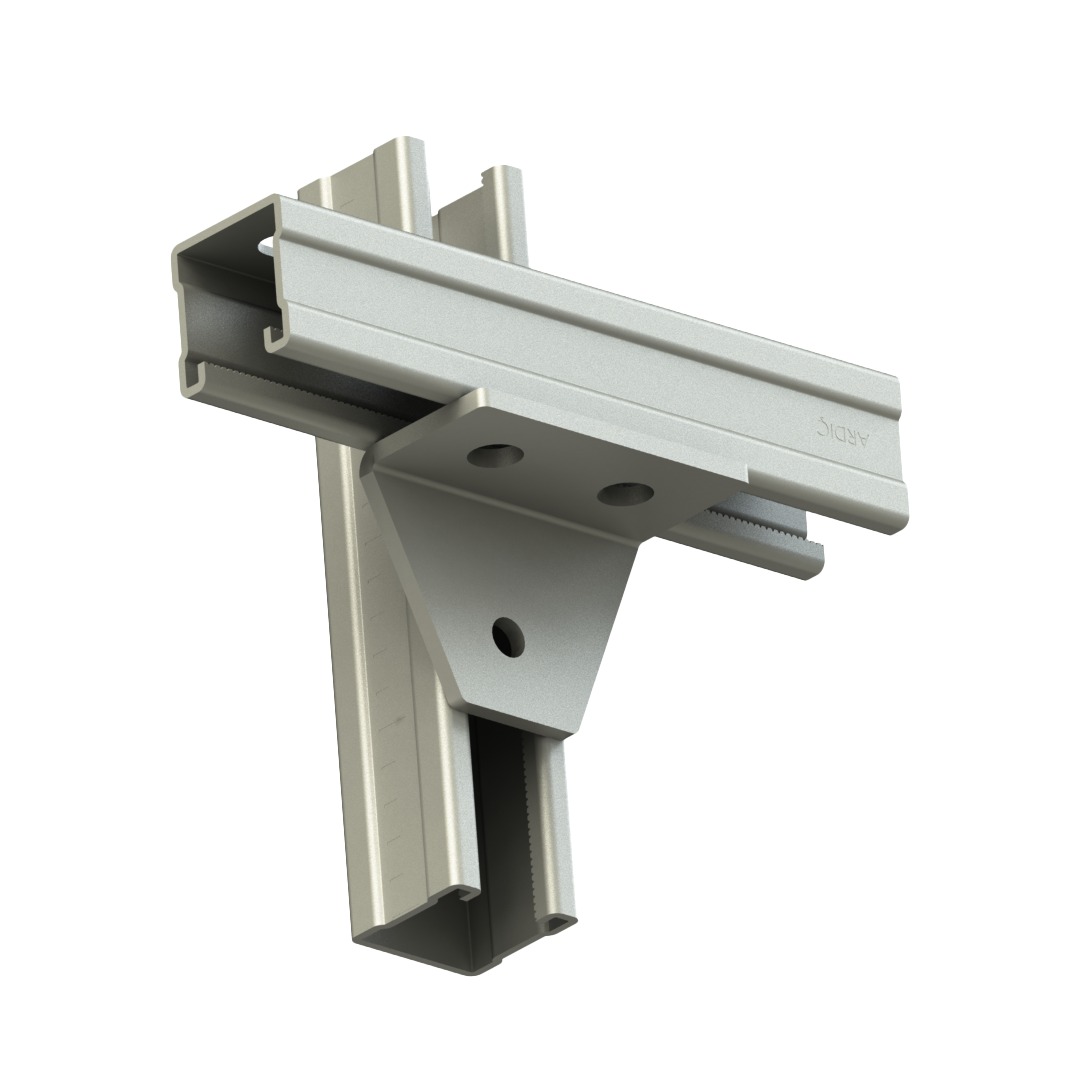

C profil (strat) kanallarının destek karkasları ve konsol braketleri içinde T-birleşimi için tasarlanmıştır. Bağlantı parçası, yatay bir kirişi sabitlemek için iki montaj deliğine sahip 47 mm genişliğinde düz bir destek flanşını ve bir dikmeye bağlantı için merkezi delikli 62 mm yüksekliğinde dikey trapez berkitme (bayrak) plakasını bir araya getirir. Tasarım, konsol yüklerini eşit olarak dağıtır ve düğüm noktasındaki bükülmeleri önler. Sıcak daldırma galvaniz (Sıcak Daldırma) kaplaması, yüksek nemli ve zorlu ortamlarda korozyona karşı üstün koruma sağlar.

Açıklamalar

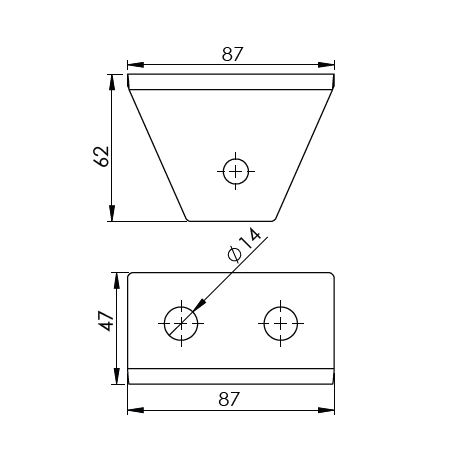

Çelik kalınlığı: 5.0 mm
Flanş uzunluğu: 87 mm
Trapez berkitme plaka yüksekliği: 62 mm
Destek flanş genişliği: 47 mm
Delik çapı: 14 mm (3 delik)
Koruyucu kaplama: Sıcak daldırma galvaniz (HDG)
Ağırlık: 0,390 kg / adet

Teknik Özellikler

Genişlik: 87
Yükseklik: 62
Sac Kalınlığı: 5
Birim ağırlık: 0,3900 kg
