Z Tipi C Profil Kiriş Bağlantı Elemanı, T:5mm ( Sıcak Daldırma )

Ürün Kodu: ACB-924 HDG
Birim: Adet

B2B Satın Alma ve Teklif

Ürün kodunu, ölçüleri ve mevcut teknik seçenekleri kontrol edin. Yetkili müşteriler hesaplarına tanımlı fiyat listelerine erişebilir.

Misafir kullanıcılar ürünü sepete ekleyip miktarı belirleyerek teklif talebi gönderebilir.

Data Sheet Teknik dosya (PDF)

Ürün Açıklaması

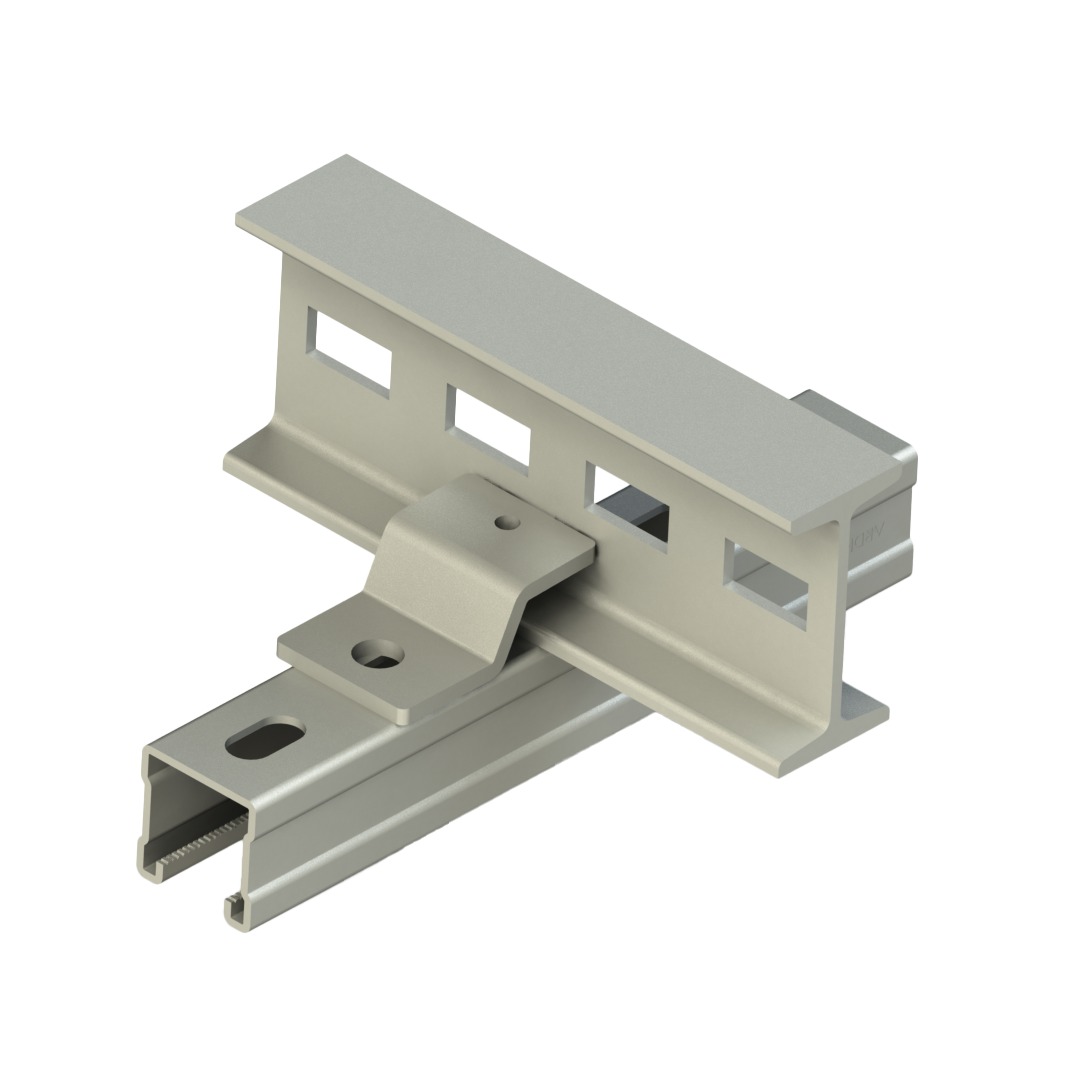

C profillerin I-kiriş flanşlarına ve diğer çelik konstrüksiyon elemanlarına dik olarak kelepçelenmesi ve sabitlenmesi için tasarlanmıştır. Z biçimli gövde, profili taşıyıcı desteğe bastırmak için kiriş flanşının kenarı üzerinden köprü görevi görür. 33 mm'lik destek ayağı üzerinde sabitleme cıvatası için Ø14 mm'lik bir montaj deliğine ve üst sıkıştırma bölümünde küçük bir konumlandırma deliğine sahiptir. Montaj, kirişte kaynak veya delme işlemine gerek kalmadan gerçekleştirilir. Sıcak daldırma galvaniz (Sıcak Daldırma) kaplaması, yüksek nemli ve zorlu ortamlarda korozyona karşı üstün koruma sağlar.

Açıklamalar

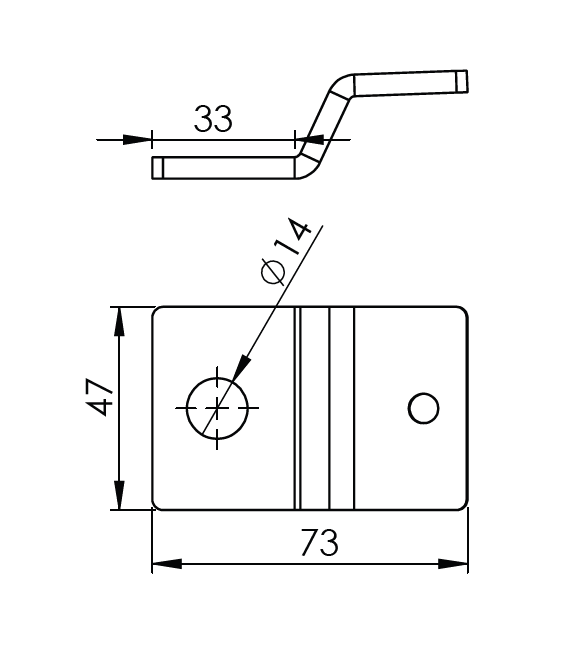

Çelik kalınlığı: 5.0 mm
Toplam uzunluk: 73 mm
Genişlik: 47 mm
Destek flanş uzunluğu: 33 mm
Delik çapı: 14 mm (ana)
Koruyucu kaplama: Sıcak daldırma galvaniz (HDG)
Ağırlık: 0,175 kg / adet

Teknik Özellikler

Genişlik: 73
Yükseklik: 47
Sac Kalınlığı: 5
Birim ağırlık: 0,1800 kg
